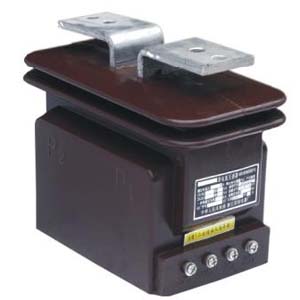

LFS-10Q電流互感器
產品詳情
概述
LFS-10Q電流互感器為環氧樹脂澆注絕緣全封閉支柱式產品，適用于額定頻率50Hz或60Hz,額定電壓10kV及以下的電力系統中，作電能計量、電流測量和繼電保護用。本產品符合IEC60044-1及GB1208《電流互感器》標準。
簡介
LFS-10Q電流互感器為環氧樹脂澆注絕緣全封閉結構，具有優良的絕緣性能和防潮能力，體積小。重量輕，適宜于任何位置、任意方向安裝。

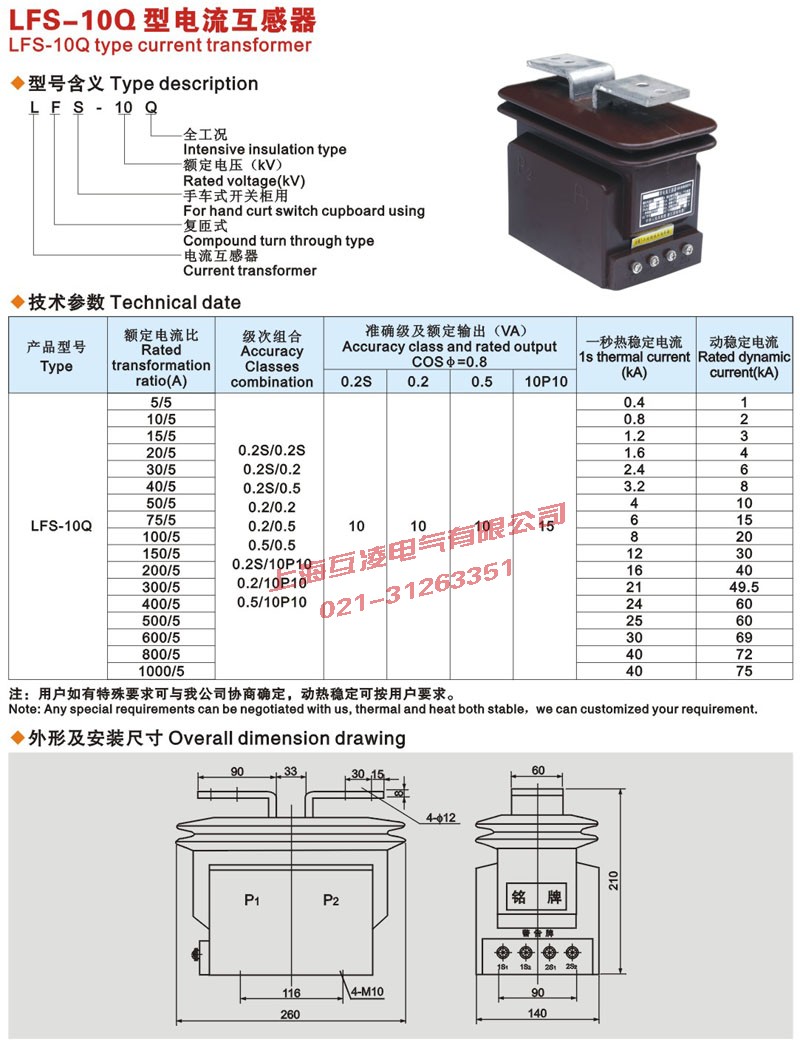

額定參數
1 額定絕緣水平：12/42/75 kV；
2 額定二次電流：5A,1A；
3 額定一次電流、準確級組合、額定輸出及額定動、熱穩定電流見表：
4 局部放電水平符合GB1208《電流互感器》標準；
5 污穢等級：Ⅱ級；
| 型號 | 額定一次電流(A) | 準確級組合 | 額定輸出(VA) | 短時熱電流(Ith)(kA) | 額定動穩定電流(Idyn)( kA) | ||
| 0.2 | 0.5 | 10P10 | |||||
| LFS-10Q | 5-200 | 0.2(S)/0.2(S) 0.5(S)/0.5(S) 0.2(S)/0.5 0.2(S)/10P10 0.5(S)/10P10 |
10 | 10 | 15 | 100I1n | 250 I1n |
| 250 | 27 | 67.5 | |||||
| 300 | 36 | 80 | |||||
| 400 | 45 | 90 | |||||
| 500、600 | 56 | 100 | |||||
| 750、800 | 63 | 100 | |||||
| 1000 | 80 | 130 | |||||
| LFSB-10 | 5-200 | 0.2/10P10 | 10 | 10 | 20 | 80I1n | 200 I1n |
| 300 | 0.5/10P10 | 21 | 50 | ||||
| 400 | 24 | 60 | |||||
| 600 | 30 | 70 | |||||
| 800 | 40 | 75 | |||||
變比
應根據一次負荷計算電流IC選擇電流互感器變比。電流互感器一次側額定電流標準比（如20、30、40、50、75、100、150、2×a/C）等多種規格，二次側額定電流通常為1A或5A。其中2×a/C表示同一臺產品有兩種電流比，通過改變產品的連接片接線方式實現，當串聯時，電流比為a/c，并聯時電流比為2×a/C。一般情況下，計量用電流互感器變流比的選擇應使其一次額定電流I1n不小于線路中的負荷電流（即計算IC）。如線路中負荷計算電流為350A，則電流互感器的變流比應選擇400/5。保護用的電流互感器為保證其準確度要求，可以將變比選得大一些。
- 產品名稱：
LFS-10Q電流互感器
- 型號：
LFS-10Q
