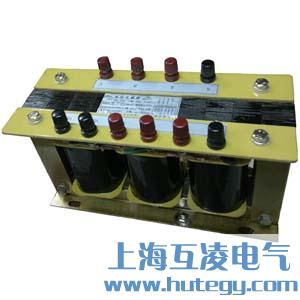

JSGW-0.5電壓互感器
產品詳情
JSGW-0.5電壓互感器原理
本型電壓互感器為外鐵型鐵芯，具有三個心柱或兩個邊柱，采用冷扎硅鋼片疊裝而成，干式絕緣。
簡介

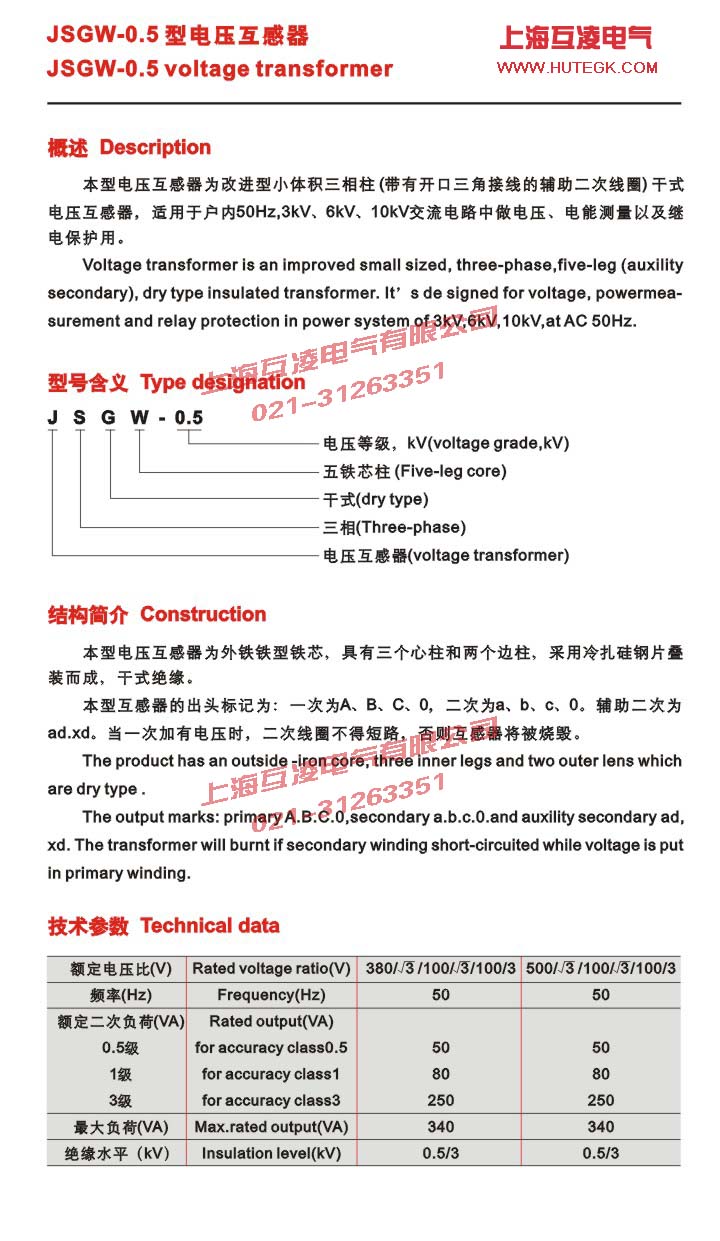

JSGW-0.5三相五柱式電壓互感器為改進型小體積三相柱（帶有開口三角接線的輔助二次線圈）干式電壓互感器，適用于戶內50HZ，3KV、6KV、10KV交流電路中做電壓、電能測量以及繼電保護用。
技術參數
| 產品型號 | 額定電壓比(V) | 準確級及額定輸出COSφ=0.8 | 極限輸出(VA) | 額定絕緣水平(KV) | |||
| 0.5 | 1 | 3P | 6P | ||||
| JSGW-0.5 | 380/√3/100/√3//100/3 | 50 | 80 | 250 | 40 | 340 | 0.5/3 |
| 500/√3/100/√3//100/3 | |||||||

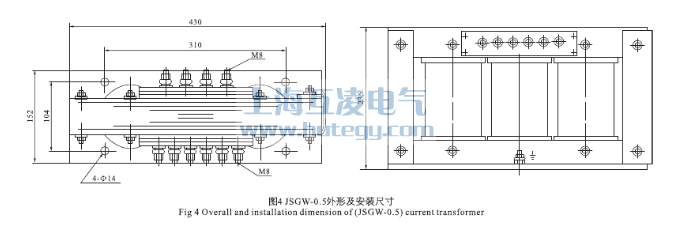

JSGW-0.5電壓互感器尺寸圖

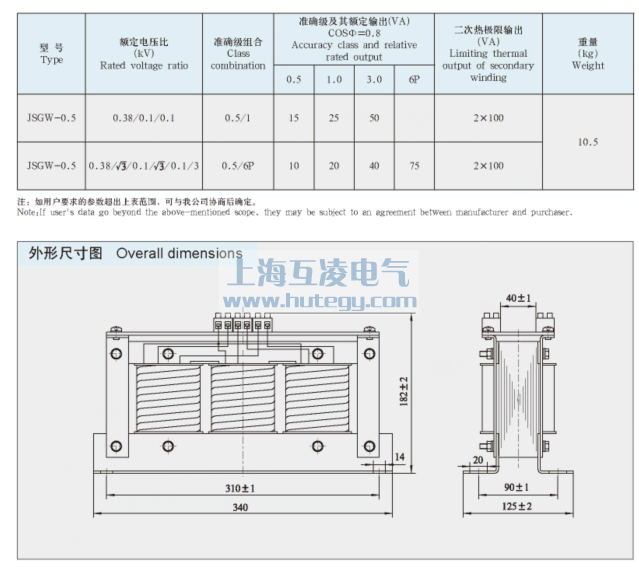

JSGW-0.5電壓互感器小型尺寸圖
- 產品名稱：
JSGW-0.5電壓互感器
- 型號：
JSGW-0.5
