產品名稱：FDGE8放電線圈

型號：FDGE8

品牌：上?；チ?/li>

座機：021-31263351

企業QQ：919107474

溫馨提示：訂貨時請詳細核對產品規格型號，非標產品訂購則需提供結構、參數、標準、用處等；若之前有過訂購經歷，希望能提供接線圖、接線方式、原理圖及型號等詳細參數。

訂貨方案：

1、提供接線方案圖、用途和系統圖、額定電壓、額定電流等

2、控制、測量及保護功能以及其他閉鎖和自動裝置的要求。

3、互感器使用在特殊環境條件時，應在訂貨時詳細說明。

4、需要其它或超出附件、備件時應提出種類和數量。

產品詳情

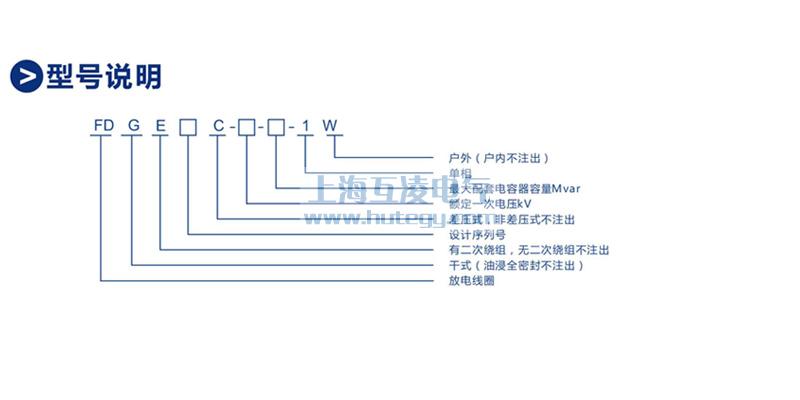

FDGE8放電線圈型號大全

FDGE8/12/√ 3-3.4-1,FDGE8/12/√ 3-2.5-1,FDGE8/12/√ 3-1.7-1,FDGE8/11/√ 3-3.4-1,FDGE8/11/√ 3-2.5-1,FDGE8/11/√ 3-1.7-1,FDGE8/7.2/√ 3-1.7-1,FDGE8/6.6/√ 3-1.7-1

FDGE8放電線圈簡介

FDGE8放電線圈FDGE8/11/√3-1.7-1放電線圈的出線端并聯連接于電容器組的兩個出線端，正常運行時承受電容器組的電壓，其二次繞組反映一次變比，精度通常為50VA/0.5級，能在1.1倍額定電壓下長期運行。其二次繞組一般接成開口三角或者相電壓差動，從而對電容器組的內部故障提供保護（不能用母線上的PT）。我們常說電容器組的開口三角電壓保護、不平衡電壓保護實際就是這種保護。而此種保護根據GB-50227要求，大量地使用在6kV~66kV的單Y接線的電容器組中。

　　放電線圈用于電力系統中與高壓并聯電容器連接，使電容器組從電力系統中切除后的剩余電荷迅速釋放、因此安裝放電線圈是變電站內并聯電容器的必要技術安全措施、可以有效地防止電容組再次合閘時，電容器仍帶有電荷而產生危及設備安全的合閘過電壓和電流、并確保檢修人員的安全。該系列產品帶有二次繞組，可供線路監控、測量和二次保護。

　　供差壓保護的放電線圈，每相具有獨立兩個磁路和兩個獨立的一次繞組。一次繞組共有三個高壓端子，其中一個高壓端子處于另外兩個端子之間的某個中間電位，這個端子作為一次繞組的共用端子。其兩個獨立的二次繞組則接成差壓保護的方式，并與保護繼電器相連接，組成單相差壓保護回路，當電源升高超過安全工作的允許值時動作于開關，及時將電容器退出電網。本公司生產的差壓系列放電線圈是專為這種差壓保護接線方式的全天候產品，具有理想的放電性能和高差壓測量精度來確保其保護靈敏度。

　　FDGE8干式放電線圈結構及性能特點

　　1、產品采用優質的環氧樹脂系統真空澆注成型，實現無油化，完全免除了油滲漏、污染環境和易燃等缺點。

　　2、結構簡單容易安裝。

　　3、產品維護簡單，只需在停電檢修時候擦去表面灰塵即可。

　　4、絕緣性能優良，使用安全可靠。

　　5、采用特殊配方及工藝、使產品機械強度高，耐侯性能優良，在各種環境下長期使用無開裂、斷裂現象！

　FDGE8放電線圈使用環境條件

　　a、使用條件：戶內和戶外，環境溫度（戶內產品存放嚴禁淋雨）

　　A類-40-+40℃

　　B類-25-+45℃

　　C類-10-+55℃

　　b、海拔高度不超過1000M（如果有特殊要求可以定做）

　　c、抗震水平：地震強烈8度作用下，無損壞

　　d、安裝地點：無有害氣體，蒸汽及無導電或爆炸性塵埃

　　e、最大風速：35M/S

　　f、相對濕度：戶內放電線圈月平均相對濕度不超過90%，日平均濕度不超過95%

FDGE8放電線圈參數表

主要技術數據 main technical characterisetics

型號Type	額定一次電壓 Rated primary voltage (kV)	額定二次電壓 Rated secondary voltage （KV）	額定二次輸出及相應的準確級 Rated secondary output and combination accuracy classes(VA) cosφ=0.8(lagged)			剩余電壓繞組額定輸出 Rated output of residual voltage winding(VA)	放電容量 Discharge capacity（Mvar）
			0.2	0.5	1
FDG2/6.3/√3-1.7-1	6.3/√3	100/√3 或100 100/√3 or 100	20	50	100	100/3V 6P 50	1.7
FDG2/6.3/√3-1.7-1	6.3/√3
FDG2/11/√3-1.7-1	11/√3
FDG2/11/√3-2.5-1	11/√3						2.5
FDG2/11/√3-3.4-1	11/√3						3.4
FDG2/10-1.7-1	10	100	20	50	100	?	1.7
FDG2/10-2.5-1							2.5
FDG2/10-3.4-1							3.4
FDG2/6.3/√3-1.7-1 W(G)	6.3/√3	100/√3 或100 100/√3 or 100	20	50	100	100/3V 6P 50	1.7
FDG2/6.3/√3-1.7-1W(G)	6.3/√3
FDG2/11/√3-1.7-1W(G)	11/√3
FDG2/11/√3-2.5-1W(G)	11/√3						2.5
FDG2/11/√3-3.4-1W(G)	11/√3						3.4
FDG2/10-1.7-1W(G)	10	100	20	50	100	?	1.7
FDG2/10-2.5-1W(G)							2.5
FDG2/10-3.4-1W(G)							3.4

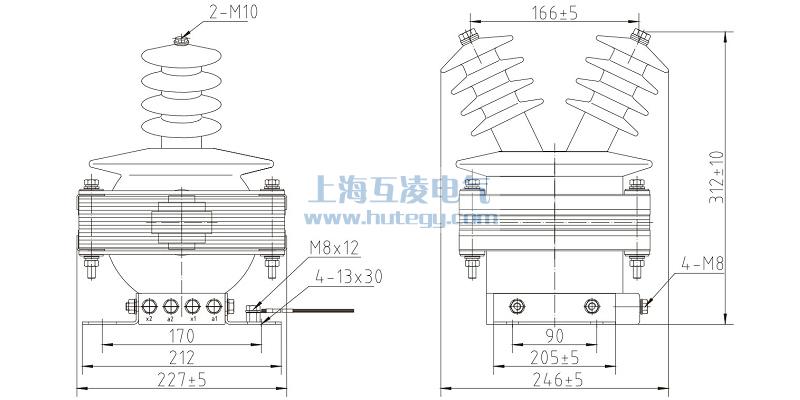

FDGE8/11/√3-1.7-1

FDGE8放電線圈作用

FDGE8放電線圈高壓無功補差償電容或電容器組配套為環氧樹脂真空澆注單相戶內半封閉型產品，其適用于額定頻率50Hz、額定電壓10kv及以下的電力系統中。與高壓并聯電容器組并聯連接，當電容器組與系統斷開后,以在5s內將電容器組上的剩余電壓降至安全電壓。在正常運行時，二次繞組可以做電壓指示，用戶如有特殊要求時，亦可帶剩余電壓繞組，起到繼電保護作用。

產品名稱：
FDGE8放電線圈

型號：
FDGE8

本公司是一家具有多年成套配件生產歷史，集開發、生產、銷售為一體的專業化企業，是國家電流互感器、電壓互感器、零序電流互感器、限流電抗器及放電線圈的主要生產廠家之一。歡迎來電咨詢訂購。
